ALDA (RADYAL FANLI) Ürün Kataloğu

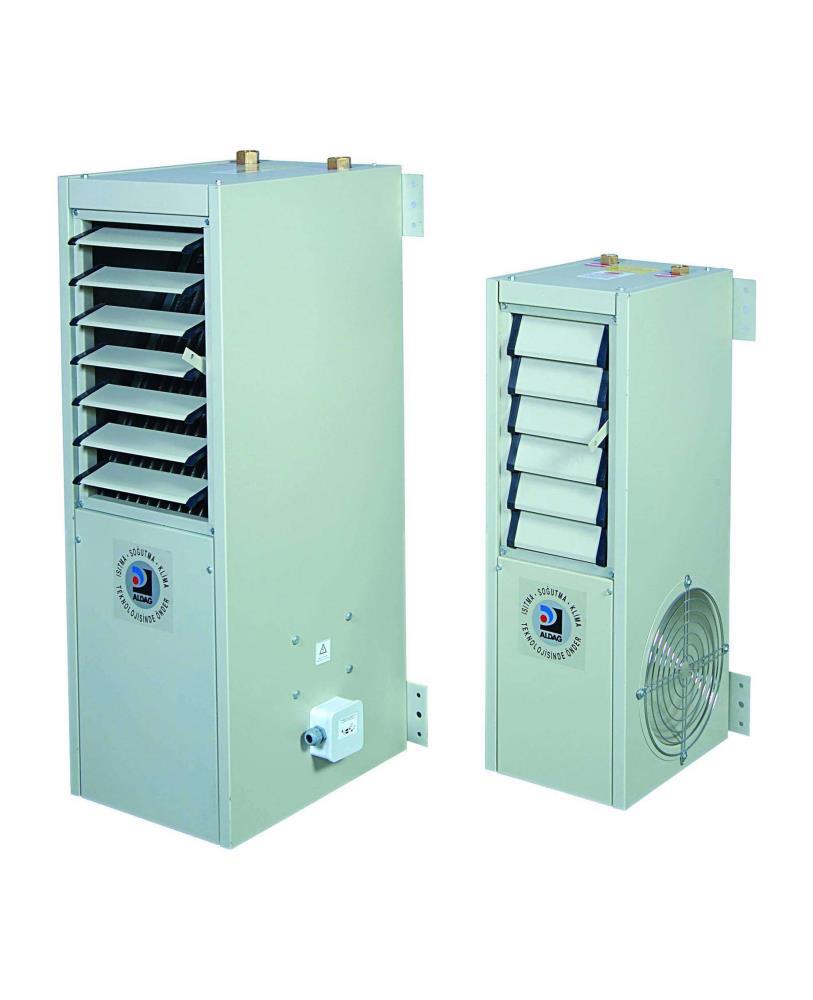

ALDA radyal fanlı sıcak hava apareyleri fabrikalar, atölyeler, hangarlar, garajlar, spor salonlan v.b yerlerde kullanılabilen sıcak hava üniteleridir.

Standart olarak 90 / 70 °C sıcak su çalısma sartlarında 6900 - 42600 kcal/h kapasitelerde üretilmektedir.

ALDA radyal fanlı cihazlan istenildigi takdirde kızgın su ve buhar ile çalısabilecek sekilde
imal edilebilir.

Tavan yüksekligi 4 m’yi geçen kapalı alanlarda ALDA radyal fanlı aparey kullanmak daha uygundur.




1 - GÖVDE
  ALDA apareyleri galvaniz saçtan özel olarak sekillendirilmis kapakların birlestirilmesinden olusturulmustur. Elektrostatik toz boyalıdır.

2 - AKSİYAL ve SANTRİFÜJ VANTİLATÖR-MOTOR GRUBU
  ALDA apareylerinde rotor motor tipi seyrek kanatlı geriye egik santrifüj fan grubu bulunmaktadır. Sessiz ve güvenli çalısan fan 230 V 50 Hz sebekeden beslenir. Bu fan grubu ile % 40 enerji tasarrufu saglanmıstır.

3 - ISITICI BATARYA
  ALDA apareylerinde bakır boru alüminyum kanatlı ısıtıcı bataryalar kullanılır. Verimleri yüksek olan bu bataryalar ile istenilen ısı transferi kolayca yapılabilir. istege baglı olarak buhar ve kızgın su seçenekleri için (0,5 Atü - 6 Atü), çelik boru, çelik kanatlı elektro galvaniz kaplamalı ısıtıcı bataryalar da kullanılabilir.

4 - HAVA AYAR PANCURU
  istenilen sekilde havayı yönlendirmek amacı ile ayarlanabilir, kanatlardan yapılmıstır.

5 - ISITICI AKIŞKAN GİRİŞ - ÇIKIŞ BAĞLANTILARI
  Standart olarak, rakor ve disli boru kullanılmıstır. Buharlı sistemlerde buhar flanslı baglantı kullanılır.

6 - İÇ - DIŞ HAVA KARIŞIM HÜCRESİ
  ALDA apareylerde dıs hava kullanılması halinde, karısım hücresi ile istenilen oranda karısım havası saglanarak ısıtma yapılır.
Devamını Oku

KAPASİTE TABLOSU
TİP Hava Debisi Motor Gücü Watt Çekilen Akım 18°C hava giris sıcaklıgı,90/70°C Sıcak su rejimine göre
m3/h 230V 50 Hz I(A) Kcal/h Üfleme°C Basınç Kaybı kPa Cihaz Agırlıgı(kg) Gürültü Seviyesi(dBA)
ALDA 6 1350 78 0.35 6900 36 5.5 23 60
ALDA 10 1500 78 0.30 10000 41 8 25 60
ALDA 12 1500 78 0.30 14000 50 8.5 27 60
ALDA 16 2700 170 0.70 17000 40 6.5 35 63
ALDA 20 2800 170 0.70 19900 42 7.3 36 63
ALDA 24 3300 270 1.1 24050 43 7 46 63
ALDA 32 3500 270 1.1 33500 50 8.8 48 63
ALDA 40 3800 270 1.1 42600 56 15 50 63

BOYUT TABLOSU (mm)
TİP A B C E F G1 G2 H K L M N P Su Buhar
ød DN ød
ALDA 6 290 900 395 175 60 75 95 35 105 715 430 280 60 1/2" 25 1/2"
ALDA 10 290 900 395 175 60 75 95 35 105 715 430 280 60 1/2" 25 1/2"
ALDA 12 290 900 395 175 60 75 95 35 105 715 430 280 60 1/2" 25 1/2"
ALDA 16 375 1100 500 277 60 60 80 35 105 900 530 530 75 3/4" 32 3/4"
ALDA 20 375 1100 500 277 60 60 80 35 105 900 530 530 75 3/4" 32 3/4"
ALDA 24 400 1300 550 277 75 75 105 35 105 1110 560 360 90 1" 40 1"
ALDA 32 400 1300 550 250 75 75 105 35 105 1110 560 360 90 1" 40 1"
ALDA 40 400 1300 550 250 70 70 105 35 105 1110 560 360 90 1/4" 40 1/4"
