AFC (YÜKSEK BASINÇLI) Ürün Kataloğu

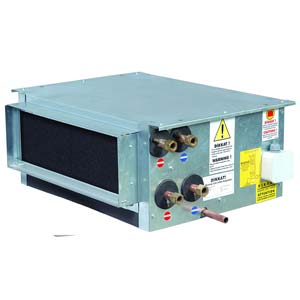

Aldag AFC serisi yüksek basınçlı fan coil üniteleri 4,25 - 24,5 kW sogutma kapasite aralıgında 7 degisik tipte üretilmektedir.

Kanala bağlanabilecek şekilde dizayn edilerek asma tavan arası uygulamalarda kullanılırlar.

Kış şartlarında kazandan, yaz şartlarında ise su sogutma grubundan gelen su ile ortamda ısıtma veya soğutma yaparlar.

Yüksek basınçlı fancoli cihazlarımız plenum hücre bağlantısına uygundur.

2 borulu veya 4 borulu sisteme uygun seçeneklere sahiptir.


1 - GÖVDE
  Özel olarak sekillendirilmis 1.2 mm galvaniz sactan olusur.

2 - HAVA FİLTRESİ
  Kolayca degistirilebilinen, yıkanabilir G4 filtre elemanı hava emisinde bulunmaktadır.

3 - FAN
  Santrifüj çift emisli, öne egik kanatlı fanlar, direkt akuple motordan kumanda almaktadır.
Kapasiteye göre bir veya iki fan bulunmaktadır. Standart olarak 3 devirlidir. Statik ve dinamik balansları alınmıs fanlar titresim önleyici özel kauçuk elemanlar ile gövdeye baglanmıslardır. Sessiz, güvenli ve verimli olarak çalısırlar.

4 - ISITMA - SOĞUTMA BATARYASI
  Bütün bataryalar alüminyum kanat - bakır borulu olup mekanik olarak sisirilmis ısı transferi açısından yüksek verimlidir. Standart olarak sol baglantılı üretilmektedir. İstege baglı olarak sag baglantı da yapılmaktadır. Baglantılar pirinç alasımlı olup altı köselidir. 2 borulu veya 4 borulu sisteme uygun olarak üretilmektedir.

AKSESUARLAR (OPSİYONAL)
• 4 borulu sistem için ilave ısıtma bataryası
• Yuvarlak çoklu kanala baglanabilir ilave dagıtım elemanı
• Duvar tipi Analog yaz / kıs konumlu termostat
• Duvar tipi Dijital yaz / kıs konumlu termostat
Devamını Oku

TİP Fan Kademesi Debi Sogutma Kapasitesi Isıtma Kapasitesi Su Basınç Kaybı (Max) Su Debisi Ses Basınç Seviyesi** Güç
Toplam Sogutma Duyulur Sogutma Isıtma Ek. Isıtma Sogutma Isıtma Ek. Isıtma Sogutma Isıtma Ek. Isıtma 230/1 50hz
d/dak. m3/h kW kW kW kW kPa kPa kPa l/h l/h l/h dBA W
AFC-10 Düsük devir 830 3,74 2,78 9,42 5,28 12,6 4,7 3,6 643 405 227 51 135
Orta devir 950 4,08 3,04 10,38 2,17 702 446 250
Yüksek devir 1000 4,25 3,20 10,70 6,00 731 460 258
AFC-20 Düsük devir 1225 5,27 3,91 14,04 8,42 5,4 2,4 14,7 906 604 362 50 175
Orta devir 1488 6,01 4,53 16,02 9,61 1033 689 413
Yüksek devir 1750 6,75 5,15 18,00 10,80 1161 774 464
AFC-30 Düsük devir 1320 6,13 4,50 15,73 8,80 7,0 2,9 1,8 1054 676 378 53 265
Orta devir 2112 8,23 6,06 21,43 11,99 1415 922 515
Yüksek devir 2200 8,75 6,52 22,80 12,75 1505 980 548
AFC-40 Düsük devir 1300 7,52 5,41 17,75 9,98 13,7 4,9 3,0 1294 763 429 53 280
Orta devir 1675 9,51 6,81 22,93 12,84 1636 986 554
Yüksek devir 2500 11,06 8,20 27,30 15,35 1902 1174 660
AFC-50 Düsük devir 1440 7,92 5,68 18,85 10,73 11,2 4,0 3,1 1362 811 461 53 530
Orta devir 2160 10,69 7,84 25,68 14,62 1839 1104 628
Yüksek devir 3000 13,20 9,80 32,50 18,50 2270 1398 796
AFC-55 Düsük devir 1750 10,62 7,20 25,17 11,79 15,3 5,0 3,7 1827 1082 507 55 500
Orta devir 2625 14,58 10,15 34,72 16,26 2508 1493 699
Yüksek devir 3500 18,00 12,85 43,40 20,33 3096 1866 874
AFC-60 Düsük devir 2250 14,40 9,63 33,35 18,68 7,3 2,3 0,4 2476 1434 803 60 815
Orta devir 3375 19,76 13,59 46,00 25,76 3399 1978 1108
Yüksek devir 4500 24,40 17,20 57,50 32,20 4197 2473 1385
