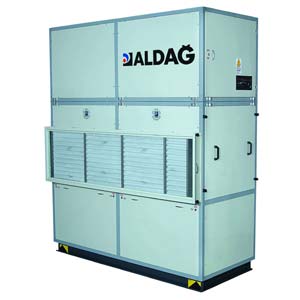

COM (PAKET TİP DX) Ürün Kataloğu
Comformatic cihazları 8 -136 kW sogutma kapasitesi aralıgında 10 degisik tipte üretilmektedir.

Magazalarda, bankalarda,laboratuarlarda, bilgi islem merkezlerinde, otellerde v.b. yerlerde klimatizasyon ve havalandırma amacı ile kullanılırlar.

Paket tipi klima cihazı olması nedeni ile kullanma, montaj ve bakım kolaylıkları saglanmıstır.

Sessiz ve emniyetli çalısması ile tercih edilen cihaz olmustur.




1 - GÖVDE
Galvaniz üzeri elektrostatik boyalı saçtan özel olarak form verilmis saglam bir iskelete sahiptir. İskelet kolay açılabilir çift cidarla, 50 mm tas yünü izolasyonlu kapaklar ile donatılmıstır. Elektrostatik toz boya ile boyanarak dıs tesirlere karsı korunmus ve dekoratif bir görünüm almıstır.

2 - KOMPRESÖR
Hermetik Scroll, R407C gazı ile çok sessiz ve emniyetli olarak çalısan sogutma kompresörlerine sahiptir. Kapasite degerine göre 1 veya 2 kompresör kullanılmıstır. Kompresör üzerinde emme - basma vanaları ve karter ısıtıcısı bulunmaktadır.

3 - EVAPORATÖR BATARYASI
Direkt expansion bakır boru alüminyum kanatlı, yüksek ısı geçirgenligine ve gerekli kapasiteyi saglayacak yüzeye sahiptir.

4 - EVAPORATÖR FAN - MOTOR GRUBU
Sessiz ve düsük devirde çalısan galvaniz gövde ve rotora sahip çift emisli santrifüj kayıs-kasnak tahrikli fanlar kullanılmıstır.

5 - ISITMA BATARYASI (OPSİYONEL)
Bakır boru alüminyum kanatlı olarak imal edilmektedir. Isıtıcı akıskan olarak 90 / 70 °C sıcak su kullanılmaktadır. Ayrıca elektrikli ısıtıcı batarya ile Heat-Pump sistemide tercih edilebilir.

6 - HAVA FİLTRESİ
Cihazın ön kısmında bulunur. G2-G4 kalitesinde temizlenebilir tiptedir, kolayca sökülüp takılabilir. Havanın temizlenerek ortama verilmesini saglar. Temiz oda sistemleri için özel filtre uygulamaları yapılmaktadır.

7 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)
Elektrik panosu, gerekli kontaktörler, termikler, otomatik sigortalar, salterler, sinyal lambaları v.b. elemanlar ile donatılmıs güç ve kumanda devresinden olusmaktadır. Kontrol sistemi standart dijital termostatlıdır. ,istege baglı olarak microprocessör kumanda sistemi ve RS 485 modem
ile bina otomasyonuna baglanabilirlik seçilebilir.

8 - SOĞUTMA DEVRESİ ELEMANLARI
DRIER: Sogutucu akıskan devresindeki rutubeti alır. SIGHT GLASS : Likit borusundaki sogutucu akıskanın görülmesini saglar.

EXPANSION VALF : Evaporatördeki sogutma kapasitesini ayarlar.

SOLENOID VALF : Oda termostadının ikazına göre sogutucu akıskanın yolunu açarak sistemin düzenli çalısmasını saglar.

ALÇAK - YÜKSEK BASINÇ PROSESTADI : Emme ve basma devresindeki basınçların belirli sınırlar içinde kalmasını saglar.

FARK BASINÇ ANAHTARI : Filtre kirliligi ve kayıs kopması durumunda kompresörü durdurur ve ikaz lambasını yakar.

DONMA TERMOSTATI: Sistemde olusabilecek düsük evaporasyon sıcaklıgına karsı kompresörü korur.

4 YOLLU SOLENOID VALF : Heat-Pump uygulamalarında kullanılır.

OTOMATİK KONTROL ELEMANLARI: İstege baglı olarak konulur. Sıcaklık ve nem panelleri ile hassas iklimlendirme yapmak mümkündür.
Devamını Oku

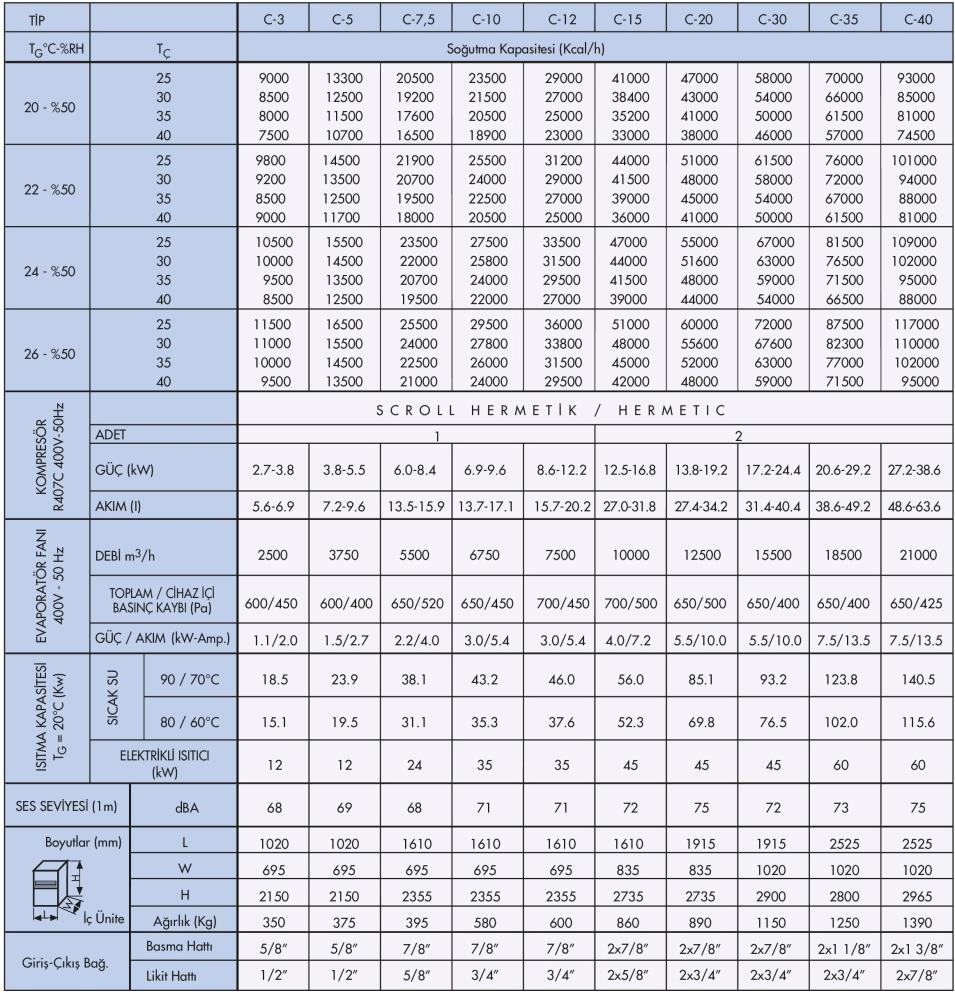

Tip İç Ünite C3 C5 C-7.5 C-10 C-12 C-15 C-20 C-30 C-35 C-40
Dış Ünite AK-3 AK-5 AK-7 AK-10 AK-12 2xAK-7 2xAK-10 2xAK-12 2xAK-15 2xAK-20
Kapasite Kw 14.5 20.9 31.4 34.9 46.5 62.8 69.8 93.0 110.5 145.3
16.9 25.6 37.2 41.9 53.5 74.4 83.7 104.7 123.3 162.8
Hava Debisi m3/h 9000 9000 18000 18000 18000 36000 36000 36000 54000 54000
Fan Çapı mm ø 500 ø 500 2x ø 500 2x ø 500 2x ø 500 4x ø 500 4x ø 500 4x ø 500 6x ø 500 6x ø 500
Güç kW 0,77 0,77 2x0,77 2x0,77 2x0,77 4x0,77 4x0,77 4x0,77 6x0,77 6x0,77
Çekilen Akım Amper 4.0 4.0 8.0 8.0 8.0 16.0 16.0 16.0 24.0 24.0
Boyutlar(mm) L 1260 1260 1520 1520 1520 2xAK7 2xAK10 2xAK12 1885 1885
W 860 860 1060 1060 1060 2xAK7 2xAK10 2xAK12 1065 1065
H 900 900 900 900 900 2xAK7 2xAK10 2xAK12 900 900
Agırlık Kg 120 130 165 180 200 330 360 400 500 600
Ses Seviyesi dBA 60 60 65 65 65 68 68 68 71 71
