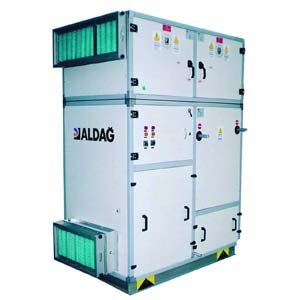

KFC (DİK TİP) Ürün Kataloğu
Bağımsız mahallerin ısıtılması ve soğutulmasında kullanılan cihazlardır.

Kat klima santrali yazın soğutma grubundan gelen soğuk su, kışın ise kazandan gelen sıcak su ile beslenir.

Müstakil bir kanal devresi ile veya plenyum hücreli menfez sistemi ile çalıstırılması mümkündür.

Özellikle çok katlı is merkezlerinde her kat için konularak istenildigi zaman çalıstırılabilir.

Çalısma süresinin kat sahibi tarafından belirlenmesi; enerji sarfiyatını azaltır.

Bu cihazlar, müstakil mahallerin klimatizasyonunda çok az yer kaplaması ve montaj bakım kolaylıgı açısından tercih edilir.
1 - GÖVDE
   Gövde çelik veya alüminyum profillerden olusur. Çift cidarlı izolasyonlu paneller ile kaplanarak dekoratif bir görünüm saglanmıstır. Paneller; galvaniz sac ve elektrostatik toz boyalıdır. KFC
15 ‘e kadar tek parça, KFC 15-30 arası iki parçalı olarak imal edilmektedir. Panel; kalınlıkları 50 mm'dir. Tas yünü ile izole edilmistir.

2 - FAN ve MOTOR GRUBU
   Standart olarak öne egik sık kanatlı santrifüj fan kullanılmaktadır. Kayıs - kasnak tahriklidir.
istege baglı olarak seyrek kanatlı geriye egik santrifüj fan ve EC (Elektronik kontrollü) plug fan tercih edilebilir. EC plug fanlar ile önemli ölçüde enerji tasarrufu saglanır ve basınca göre fan devri otomatik olarak ayarlanabilir.

3 - SOĞUTMA ve ISI BATARYASI
   Bakır boru alüminyum kanatlı yüksek verimli bataryalar ile istenilen ortam sıcaklıgı saglanmıstır. 2 borulu veya istege baglı olarak 4 borulu sisteme uygun olarak dizayn edilmistir.

4 - FİLTRE
   G2 - G4 sınıfı temizlenebilir filtre, kolayca degistirilebilir tiptedir.

5 - YOĞUŞMA TAVASI
   Sogutma amaçlı kullanılan cihazlarda bulunur. izole edilmis paslanmaz 304 kalite sac kullanılmıstır.

İSTEĞE BAĞLI KONULAN ELEMANLAR

1 - Üç yollu motorlu vana, 2 - Zone sirkülasyon pompası,
3 - Otomatik kontrol, 4 - Elektrikli ısıtıcı,
5 - Taze hava damperi, 6 - Isı geri kazanım rekuperatörü,
7 - Temiz odalar için G4 - F9 hava filtresi,
8 - Susturucu hücresi,
9 - Yükseltilmis dösemeler için alttan üfleme hücresi
Devamını Oku

Tip KFC 3 KFC 4 KFC 5 KFC 7.5 KFC 10
Hava Debisi m3/h 2500 4000 5000 7500 10000
Toplam Basınç Pa 1200 900 1200 1300 1050 950 1200 950 1150 1200 830 1100 1200 900 900
Cihaz Dısı Statik Basınç Pa 790 430 800 700 430 400 760 500 700 800 400 725 720 430 550
Fan Tipi Geriye Egik Öne Egik EC Seyrek Sık Kanatlı Plug Geriye Egik Öne Egik EC Seyrek Sık Kanatlı Plug Geriye Egik Öne Egik EC Seyrek Sık Kanatlı Plug Geriye Egik Öne Egik EC Seyrek Sık Kanatlı Plug Geriye Egik Öne Egik EC Seyrek Sık Kanatlı Plug
Fan Devri d/d 4280 2370 3150 3730 1875 3550 2270 1810 3000 1865 1480 2900 2805 1124 1920
Motor Gücü kW 1.5 1.5 1.5 2.2 2.2 2.2 4.0 3.0 2.5 5.5 4.0 4.1 5.5 4.0 3.8
Çekilen Akım (380V - 50 Hz) Amper 3,6 3,6 3,2 5,5 5,5 3,6 4,0 3,0 2,5 11,6 8,5 6,5 11,6 8,5 6,1
Soğutma Kapasitesi kW 13.4 21.6 29.4 45.4 59.5
Duyulur Sog. Kapasitesi kW 9.5 15.5 20.5 31.5 41.3
Su Debisi m3/h 2.26 3.6 5.07 7.77 10.2
Su Tarafı Basınç Kaybı Kpa 34.8 25.5 36.5 27 32.9
Isıtma Kapasitesi (A) kW 19.5 31.5 42.2 68.5 86.8
Su Debisi m3/h 0.9 1.4 1.91 2.91 3.81
Su Tarafı Basınç Kaybı Kpa 20.3 10.2 16.2 33.1 25.1
Isıtma Kapasitesi (B) kW 15.9 25.7 34.7 54.6 71.4
Su Debisi m3/h 0.68 1.08 1.47 2.37 3.1
Su Tarafı Basınç Kaybı Kpa 14.5 11.4 14.7 24.05 18.3
Isıtma Kapasitesi (C) kW 11.3 18.3 24.6 38.5 50.5
Su Debisi m3/h 1 1.58 2.2 3.42 4.4
Su Tarafı Basınç Kaybı Kpa 24.2 14.1 22.7 41.8 35.3
Ek Isıtma Kapasitesi kW 10.0/1 15.0/1 20.0/2 27.0/3 30.0/3
Gürültü Seviyesi dB(A) 61 61 62 65 65
Boyutlar Genislik mm 715 715 715 1020 1020
Yükseklik mm 1600 1600 1600 2200 2200
Uzunluk mm 1020 1020 1325 1325 1630
Basma Agız Boyutları mm 300X300 325x325 350x350 400x400 475x475
Emme Agız Boyutları mm 310x920 310x920 310x1225 615x1225 615x1225
Emme Damperi mm 310x920 310x920 310x1225 615x1225 615x1225
Taze Hava Damperi mm 200x200 200x200 300x300 300x300 300x300
Sog. Dev. Bag. Çapı inç 1”1/4-1”1/4 1”1/4-1”1/4 1”1/4-1”1/4 1”1/4-1”1/4 1”1/2-1”1/2
Isıtma. Dev. Bag. Çapı inç 1” - 1” 1” - 1” 1” - 1” 1” - 1” 1”1/4-1”1/4
Agırlık Kg 250 285 325 440 550
