YÜKSEK BASINÇLI
FANCOILLER

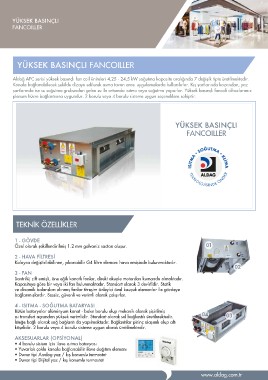

YÜKSEK BASINÇLI FANCOILLER
Aldağ AFC serisi yüksek basınçlı fan coil üniteleri 4,25 - 24,5 kW soğutma kapasite aralığında 7 değişik tipte üretilmektedir.
Kanala bağlanabilecek şekilde dizayn edilerek asma tavan arası uygulamalarda kullanılırlar. Kış şartlarında kazandan, yaz
şartlarında ise su soğutma grubundan gelen su ile ortamda ısıtma veya soğutma yaparlar. Yüksek basınçlı fancoli cihazlarımız
plenum hücre bağlantısına uygundur. 2 borulu veya 4 borulu sisteme uygun seçeneklere sahiptir.
YÜKSEK BASINÇLI
FANCOILLER
TEKNİK ÖZELLİKLER 01
02
1 - GÖVDE
Özel olarak şekillendirilmiş 1.2 mm galvaniz sactan oluşur. 04 03
2 - HAVA FİLTRESİ www.aldag.com.tr
Kolayca değiştirilebilinen, yıkanabilir G4 filtre elemanı hava emişinde bulunmaktadır.
3 - FAN
Santrifüj çift emişli, öne eğik kanatlı fanlar, direkt akuple motordan kumanda almaktadır.
Kapasiteye göre bir veya iki fan bulunmaktadır. Standart olarak 3 devirlidir. Statik
ve dinamik balansları alınmış fanlar titreşim önleyici özel kauçuk elemanlar ile gövdeye
bağlanmışlardır. Sessiz, güvenli ve verimli olarak çalışırlar.
4 - ISITMA - SOĞUTMA BATARYASI
Bütün bataryalar alüminyum kanat - bakır borulu olup mekanik olarak şişirilmiş
ısı transferi açısından yüksek verimlidir. Standart olarak sol bağlantılı üretilmektedir.
İsteğe bağlı olarak sağ bağlantı da yapılmaktadır. Bağlantılar pirinç alaşımlı olup altı
köşelidir. 2 borulu veya 4 borulu sisteme uygun olarak üretilmektedir.
AKSESUARLAR (OPSİYONAL)
• 4 borulu sistem için ilave ısıtma bataryası
• Yuvarlak çoklu kanala bağlanabilir ilave dağıtım elemanı
• Duvar tipi Analog yaz / kış konumlu termostat
• Duvar tipi Dijital yaz / kış konumlu termostat
