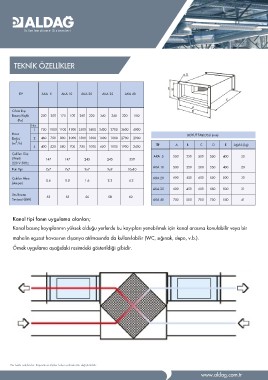

Page 3 - AKA
P. 3
TEKNİK ÖZELLİKLER
TİP AKA 5 AKA 10 AKA 20 AKA 25 AKA 40
Cihaz Dışı
Basınç Kaybı 250 200 175 100 260 220 340 240 220 150
(Pa)
Hava Hız 750 1000 1100 1200 2400 2600 2400 2700 3600 4000 BOYUT TABLOSU (mm)
Debisi 1 460 750 800 1000 1500 1800 1600 1800 2700 2900
(m3/h) 400 525 580 700 750 1000 600 1000 1900 2400 TİP AB C D E Ağırlık (kg)
2
3
Çekilen Güç 147 147 245 245 550 AKA 5 500 350 500 550 400 20
(Watt) 7x7 7x7 9x7 9x9 10x10 AKA 10 500 350 500 550 400 20
220 V 50Hz AKA 20 600 450 600 650 500 30
AKA 25 600 450 600 650 500 31
Fan Tipi AKA 40 700 500 700 750 550 41
Çekilen Akım 0.6 0.8 1.6 2.3 4.2
(Amper)
Ses Basınç 55 55 56 58 60
Seviyesi (dBA)
Kanal tipi fanın uygulama alanları;
Kanal basınç kayıplarının yüksek olduğu yerlerde bu kayıpları yenebilmek için kanal arasına konulabilir veya bir
mahalin egzost havasının dışarıya atılmasında da kullanılabilir (WC, sığınak, depo, v.b.).
Örnek uygulama aşağıdaki resimdeki gösterildiği gibidir.
Her hakkı mahfuzdur. Kapasite ve ölçüler haber verilmeksizin değiştirilebilir.
www.aldag.com.tr
