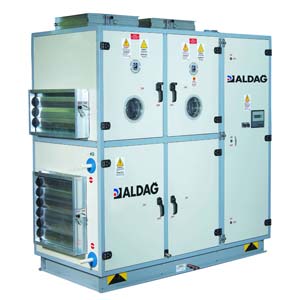

1 - İSKELET VE PANELLER
Elektrostatik toz boyalı çelik profiller ana iskeleti olusturmaktadır. Çift cidarlı dekoratif panellerin iç yüzeyleri hijyenik sartlara uygun 304 kalite paslanmaz sac ile kaplanmıstır. Dıs yüzeyler ise elektrostatik toz boyalı galvaniz sactan olusmaktadır, paneller 50 mm kalınlıgında tas yünü kullanılmıstır. Paneller ve servis kapılarında sızdırmazlık özel imal edilmis hijyenik conta ile saglanmıstır. Cihaz iç yüzeylerinde toz ve kir tutacak keskin köseler bulunmamaktadır. Cihaz kolaylıkla yıkanarak ve silinerek dezenfekte edilmektedir. Gözetleme camları ve aydınlatma elemanları ile cihaz heran kontrol edilebilmekte ve servis kapıları ile de servis hizmeti verilebilmektedir.
2 - ISI GERİ KAZANIM ÜNİTESİ
Havadan havaya plakalı ısı geri kazanım esanjörü yüksek sızdırmazlık özellikli olup, alüminyum plakalardan olusmaktadır. Taze hava ve egzost edilen havanın çapraz akımlı hava hareketi sayesinde % 50 - 60 arasında enerji tasarrufu saglayarak cihaz enerji verimi yükseltilmistir.
Plakalı ısı geri kazanım ünitesi sadece kompakt tiplerde bulunur.
3 - FAN VE MOTORLAR
Ünitelerde standart olarak son teknolojik yenilige sahip yüksek verimli kompakt EC plug fanlar kullanılmıstır. Fan motoru ihtiyaca göre debi ve basıncı sabit tutacak elektronik kontrola sahiptir. Fanlar; cihaz içi ve cihaz dısı statik basınç ile birlikte hepa filtre basınçlarını karsılayacak
performansta seçilmislerdir.
4 - HAVA FİLTRESİ
Mahale verilen sartlandırılmıs taze havayı, partiküllerden arındırmak için çok kademeli ve yüksek verimli filtrasyon sistemi uygulanmıstır. Taze hava filtreleri sırasıyla G4 ve G5 kaba filtre ile F9
rigid bag filtreden olusmaktadır. Egzost havası çıkısında ilave olarak G4 kalite filtre kullanılmıstır.
Ortamda % 95 - 99 tozsuzluk saglamaktadırlar. Sızdırmazlık testlerinde DIN 1946 / 04 : 2008 hijyen esasları göz önüne alınmıstır. Filtreler, paslanmaz çelik çerçeveleri ile beraber, paslanmaz
çelik kızaklardan kolayca sökülebilir ve takılabilir.
5 - NEMLENDİRİCİ
O.E.M tipte buharlı nemlendiriciler kullanılmaktadır. Mikroprosesörden alınan oransal ikaza göre mahaldeki nem oranını % 45 - 55 RH arasında tutar. Cihaz bünyesinde montajlı vaziyettedir. Su ve defrost baglantıları cihaz yan tarafındadır. Besleme suyunun temiz ve kireç oranının düsük olması önemlidir.
6 - BATARYA EVAPORATÖR:
Batarya paslanmaz çelik aynalı ve gold eloksal kaplı alüminyum kanat ve bakır borulu olarak imal edilmektedir.
ISITICI:
İstege baglı olarak seçilebilmektedir. Evaporatör bataryası özelligine sahiptir. Isıtıcı akıskan olarak 90 / 70 °C sıcak su kullanılmaktadır.
ELEKTR KLİ ISITICI:
Isıtma kapasitesine göre 1 - 2 veya 3 kademeli olarak üretilmektedir. DIN 1946 / 04 : 2008 hijyen normuna uygun Cr - Ni rezistanslardan olusur. Emniyet limit termostatı ile donatılmıstır. Cihazın nem alma islevinde de devreye girer. Sıcak su bataryasının olması durumunda rezistans kapasitesi sadece nem alma islevi kadar olup tek kademedir.
7 - SOĞUTMA KOMPRESÖRÜ
Güvenilir, uzun ömürlü, sessiz çalısan hermetik scroll kompresörler kullanılır. Kompresör sogutma kapasitesi %100 dıs hava degerlerine göre, kademeli ve oransal çalısacak sekilde seçilmistir. Kompresörler ihtiyaca göre devreye girer ve çıkarlar. Kompresörün üzerinde emme ve basma vanaları, karter ısıtıcısı ve asırı akım röleleri standart olarak bulunmaktadır. Çevre dostu R - 407C sogutucu gazı kullanılmaktadır.
8 - SOĞUTMA DEVRESİ ELEMANLARI
Drier, gözetleme camı, termostatik expansion valf ve elektronik expansion valf, yüksek basınç presostatı, alçak basınç presostatı, likit vanası, süperheat termostatı standart olarak bulunmaktadır.Tüm elemanlar hijyenik hava akımı dısında bulunmaktadır.
9 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)
PCO3 Carel Mikroprossesör kullanılmaktadır. 18 - 24 °C ± 1, % 50 Rh ± 5 mahal sartları saglanabilmektedir. İstege baglı olarak RS485 Serial Board ile bina otomasyonuna baglanabilir veya 150 m’ye kadar mesafeler için uzaktan kumanda ekranı ilave edilebilir. Nem ve sıcaklık, basınç ve debi, filtre kirliligi kontrolleri yapılabilmektedir. Mikroprosesör ekranından asagıdaki bilgiler izlenebilir.
• Yüksek basınç
• Alçak basınç
• Filtre kirliligi
• Yetersiz hava debisi
• Isıtıcı eleman
• Üfleme sıcaklıgı
• Nemlendirici
• Düsük sıcaklık
• Yüksek sıcaklık
• Düsük nemlendirme
• Yüksek nemlendirme
• Kompresör asırı yük
• Fan asırı yük
• Güç kesintisi
• Zaman
• Kompresör bakım zamanı
• Fan bakım zamanı
• Cihazın çalısma basınç ve debisi
10 - KONDENSER
Hava sogutmalıdır. DX evaporatör bataryası ile aynı özelliklere haiz kondenser bataryaları, yüksek ısı transferi verimine sahiptirler. Kondenserler, sessiz aksiyal fanlar ile donatılmıstır.
Fanlar, kompresör ile birlikte presostatik kontrol ile devreye girerler. Kompakt tip kondenser cihaz bünyesinde olup; egzost havası kondenser üzerinden geçirilerek dısarı atılır. Cihaz kapasite degerlerine göre aksiyal veya radyal fanlar kullanılmaktadır. Böylece düsük hava sıcaklıgı ile yüksek EER degerine ulasılır. Dönüs havası debisinin yetersiz olması durumunda ilave
kondenzasyon fanları yüksek basınç ikazı ile devreye girer. Split tip hava sogutmalı kondenser ayrı ve dısarıdadır. Yatay ve dikey tipte imal edilebilirler. Her kompresör müstakil bir sogutma devresine haizdir. ikinci fanlar; yüksek basınca göre oransal olarak çalısarak kondensazyon sıcaklıgını sabit tutarlar.
