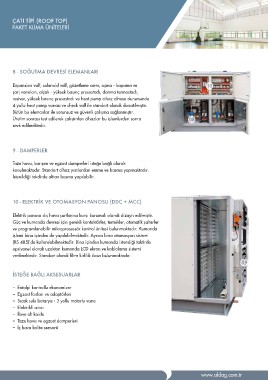

Page 5 - ART

ÇATI TİPİ (ROOF TOP)
PAKET KLİMA ÜNİTELERİ

8 - SOĞUTMA DEVRESİ ELEMANLARI 10
08
Expansion valf, solenoid valf, gözetleme camı, açma - kapama ve
şarj vanaları, alçak - yüksek basınç presostadı, donma termostadı, 09
resiver, yüksek basınç presostadı ve heat pump cihaz olması durumunda
4 yollu heat pump vanası ve check valf ile standart olarak donatılmıştır.
Bütün bu elemanlar ile sorunsuz ve güvenli çalışma sağlanmıştır.
Üretim sonrası test edilerek çalıştırılan cihazlar bu işlemlerden sonra
sevk edilmektedir.

9 - DAMPERLER

Taze hava, karışım ve egzost damperleri isteğe bağlı olarak
konulmaktadır. Standart cihaz yanlardan emme ve basma yapmaktadır.
İstenildiği takdirde alttan basma yapılabilir.

10 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)

Elektrik panosu dış hava şartlarına karşı korumalı olarak dizayn edilmiştir.
Güç ve kumanda devresi için gerekli kontaktörler, termikler, otomatik şalterler
ve programlanabilir mikroprosessör kontrol ünitesi bulunmaktadır. Kumanda
işlemi bina içinden de yapılabilmektedir. Ayrıca bina otomasyon sistemi
(RS 485)’de kullanılabilmektedir. Bina içinden kumanda istendiği taktirde
opsiyonel olarak uzaktan kumanda LCD ekran ve kablolama sistemi
verilmektedir. Standart olarak filtre kirlilik ikazı bulunmaktad›r.

İSTEĞE BAĞLI AKSESUARLAR

– Entalpi kontrollu ekonomizer
– Egzost fanları ve adaptörleri
– Sıcak sulu batarya - 3 yollu motorlu vana
– Elektrikli ısıtıcı
– İlave alt kaide
– Taze hava ve egzost damperleri
– İç hava kalite sensorü

www.aldag.com.tr
